  • XVC-1000视频摄像系统

产品介绍

Xiris XVC-1000 焊接相机结合了超过140dB的高动态范围与以太网供电,全套焊接专用图像处理软件工具,以及一系列独特的功能来提供多种焊接和激光工艺无与伦比的图像质量的能力。

XVC-1000旨在最大限度地提高图像质量和可靠性,包括图像触发,通用I/O,图像窗口缩放,以及焊接弧光感应器。

高动态范围

    XVC-1000相机图像的动态范围超过140dB,这使得XVC-G比任何标准相机都具有更大范围的色调细节。这对各种工业生产过程很有帮助,如焊接。用户需要在焊接图像中同时观察到非常明亮的焊接弧光的细节以及周围较暗的背景。

焊接匹配功能

XVC-1000的每个功能都是为焊接行业所设计 ,包括高动态范围传感器,小型紧凑的机身,行业标准C/CS mount镜头接口,多个安装点,等等。

全数字解决方案

相机采集到的图像是一个8或12位的数字信号,提供许多额外的信息可以被处理以获得最好的图像显示。数字图像的最大好处是没有额外的模拟信号转换数字的图像信息损失,使最佳图像显示成为可能。

光电隔离通用输入/输出

光电隔离的通用输入/输出可保护相机免受焊接环境下外部设备的电磁噪声干扰,例如焊接电源,电机,等等,以及连接到相机上的电源故障。

触发

    硬件和软件的触发功能可将相机的图像采集与外部装置同步,如焊接电源,光源,或其他相机。触发模式包括:自由运行,外部/内部触发,和单拍触发。

FPGA

    相机内置的FPGA可控制所有的相机功能,包括相机图像处理,提取感兴趣图像区域,等。它也可以在现场更新固件版本。

软件

    Xiris WeldStudio Viewer 是一套强大的功能演示软件工具与 Microsoft Windows 7/8.1 和 Linux Ubuntu/Redhat兼容。 它包括Xiris相机的驱动程序,提供十字准线和目标网格的图形工具,以及强大的图像处理功能。

配件

可自定义系统来满足你的需求。Xiris可帮助您订制配件来让系统快速运行,如无风扇工业电脑,显示器,电缆,电源适配器,外置散热模块,工业外壳和光学配件等等。



产品规格

图像传感器黑白 HDR CMOS
速度/分辨率1到55 FPS
       1280 (H) x 1024 (V) 像素
曝光范围1 μs - 53s
像素大小6.8 μm 平方
       (8.7 mm x 7 mm 有效面积)
图像控制感兴趣区域,曝光时间,快门控制
传感器快门全局或卷帘尺寸 (mm)40 (宽) x 43 (高) x 65 (长) 不包括镜头
滤光片紫外线加红外线重量135 g (不包括镜头)
动态范围140+ dB镜头接口C/CS mount
像素位深12位功率消耗POE供电或通过 GPIO 接口的12伏外
       接电源, 最大功率 6 W
图像数据单色 8/16, 拜尔 8/16电缆接口锁定 RJ-45, Hirose HR10A-10R-12P
       (73)
电缆最大长度100 m支持相机数量最多支持255
触发模式• 自由运行
       • 外部/内部触发
       • 单拍
机器视觉标准GigE vision 2.0
       GenICam 可根据要求提供
同步通过外部触发或软件触发相机控制通过Xiris Weld Studio (标配), 或通过
       Xiris Weld Studio SDK (选项)
触发输入2 个高速光电隔离, 5-24 直流电压温度工作温度: 0 ° to 45 °C,
       存储温度: -20 ° to 60 °C
选通输入1 个光电隔离集电极开路, 最大
       40伏。
湿度工作湿度: 20 to 80%
       存储湿度: 20 to 95% (无冷凝)
通用输入2 个5-24 VDC(光电隔离)符合标准CE, FCC-B, RoHS
通用输出2个集电极开路(光电隔离),
       最大40 VDC
操作系统Windows 7/8 (32 or 64 bit)

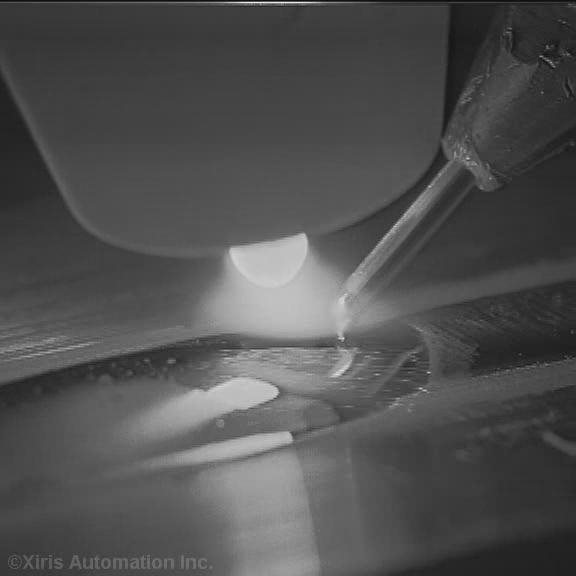

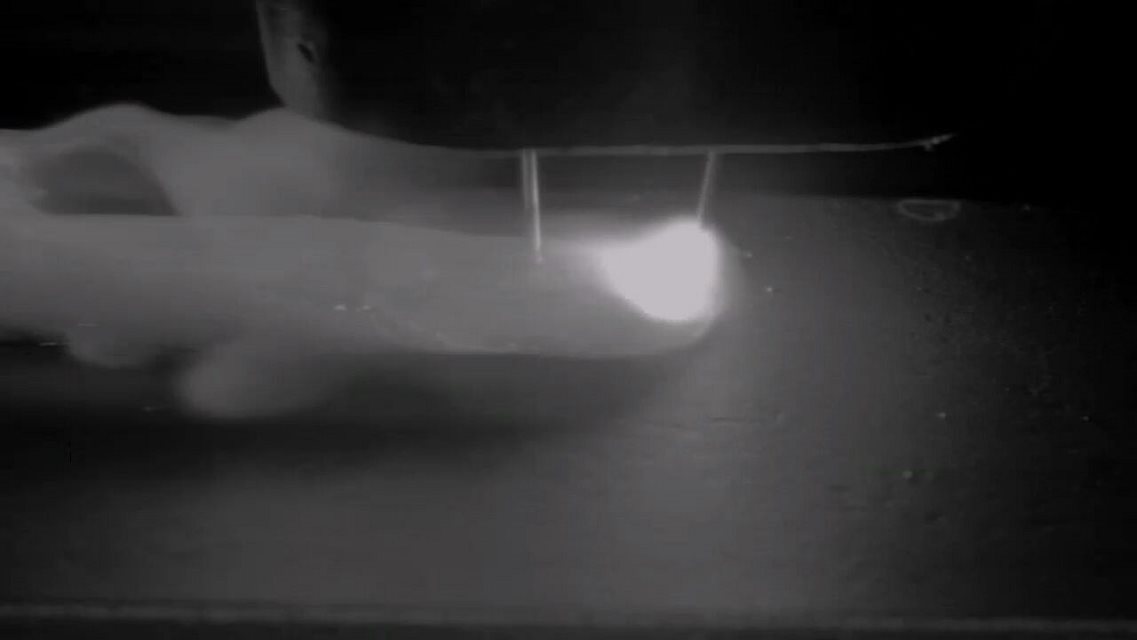

双丝弧焊视频监视                                                                        TIG焊监视
