- MJ20系列 中型手调滑块
- 产品介绍
中型ED-MJ20系列手调十字滑块采用燕尾槽结构设计,载重20KG,是专门为自动化焊接专机中焊枪手动微调而设计,具有结构合理紧凑、多个自由度,定位精准、调节舒适、安装方便、外型美观等优点。采用铝合金结构件,可组合成二维、三维调节,实现焊枪的X-Y-Z全位置调节。
适用MIG/MAG、TIG、等离子、埋弧焊焊炬及数控切割割炬的夹持。
中型ED-MJ标准有三个,分别为ED-MJ2060/MJ20100,MJ20150,用户可根据不同需求,选择丝杆螺母传动,或T型螺杆传动。

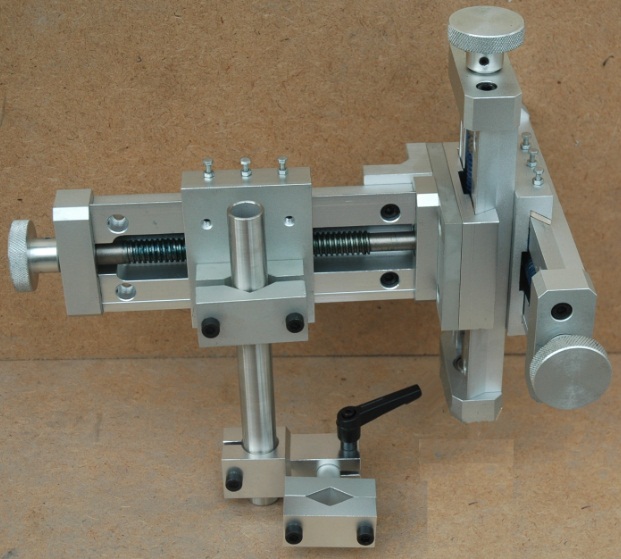

ED-MJ20100-3 with TC-2R

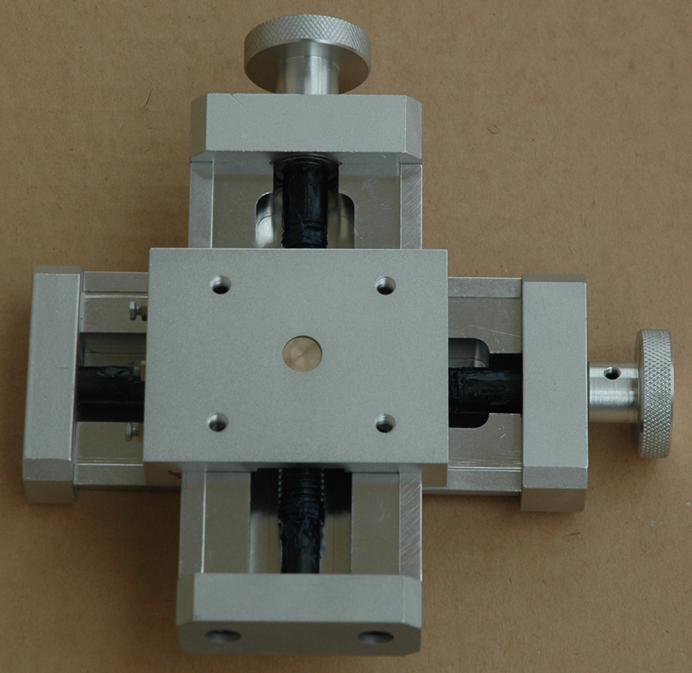

ED-MJ2060 二维
中型ED-MJ20系列滑块外形及安装尺寸
型 号
A B C D E F G M ED-MJ2060 200 174 72 30 50 45 92 M6
ED-MJ20100 240 214 72 30 50 45 92 M6
ED-MJ20150 290 264 72 30 50 45 92 M6

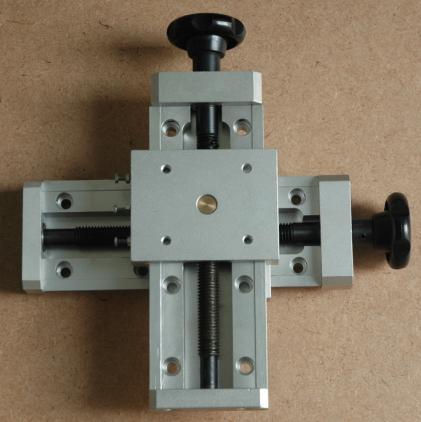

ED-MJ20100 二维(胶木手轮)

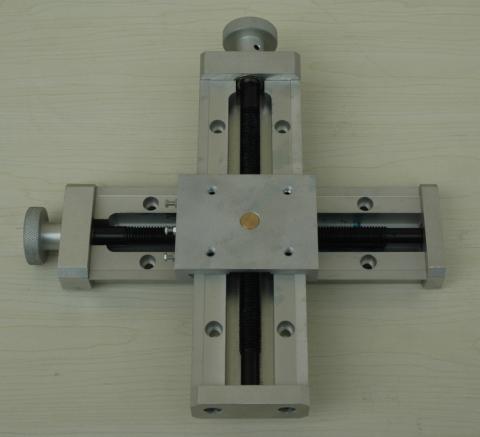

ED-MJ20150 二维
ED-MJ2060 三维
