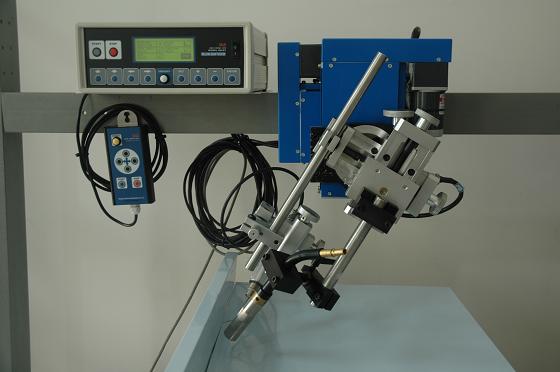

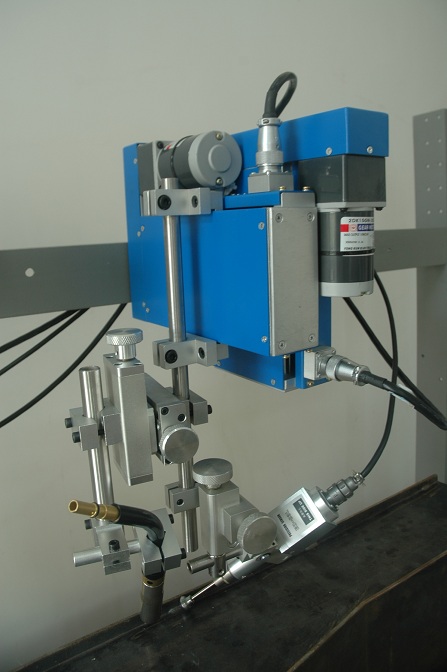

  • 焊缝跟踪器ED-ST系列

产品介绍

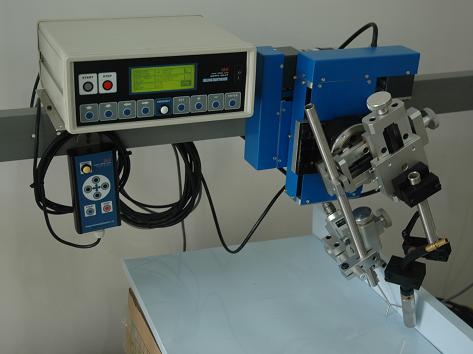

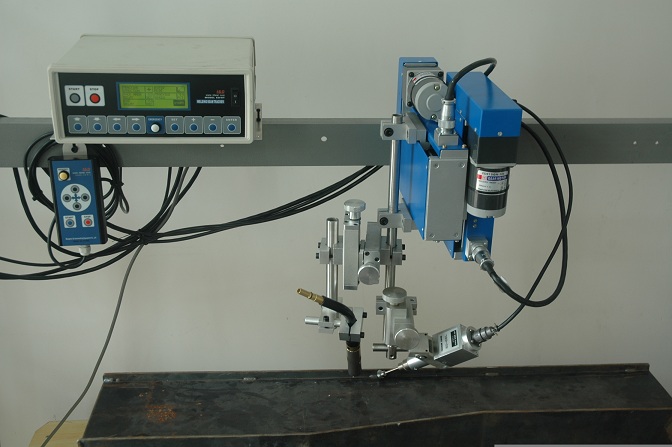

  • ED-ST系列焊缝跟踪器由感应探头、控制器和执行机构组成。感应探头接触工件,采集焊接面的位置变化,通过控制系统进行计算最后由执行机构随时调整焊炬与工件的距离,保证焊缝质量。

  • ED-ST系列采用模块化设计,根据客户要求,可派生出一维或多维跟踪器。

  • ED-ST系列控制精度高、响应速度快,适用于TIG、CO2、MIG、SAW等焊接形式,容易和各种自动焊接操作机等专用设备配套使用,实现高质量的自动焊接。

性能参数ED-ST05ED-ST10ED-ST20
额定载荷25KG50KG100KG
检测范围100MM200MM200MM
检测速度250MM/MIN250MM/MIN200MM/MIN
精度                                      ±0.25MM
滑块重量14KG18KG29KG
承载力矩700KG·CM1400KG·CM2800KG·CM
焊接方法MIG、TIG、CO2SAW双枪SAW
控制功能自动切入跟踪,上下/左右移动,急停拉起, 限位控制,定位点检测,远端控制,末端检测、左右换向,跟踪速度调节,专机联动.

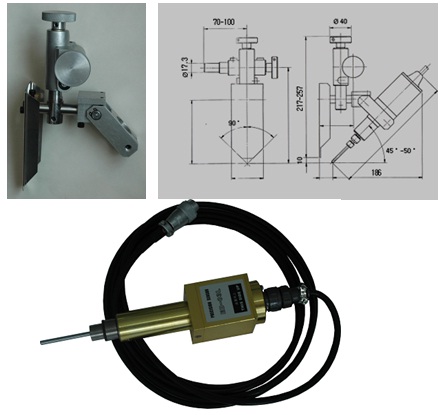

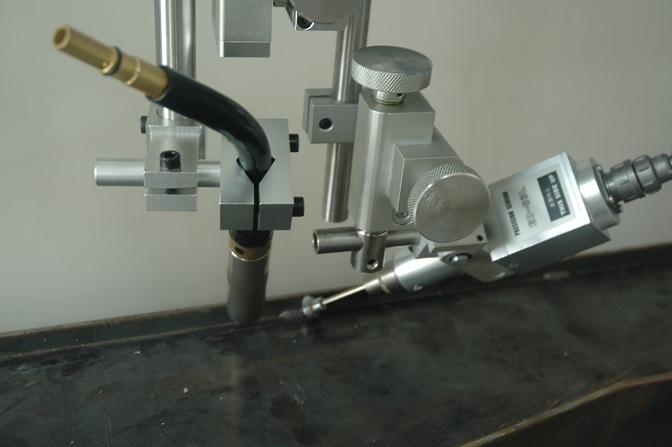

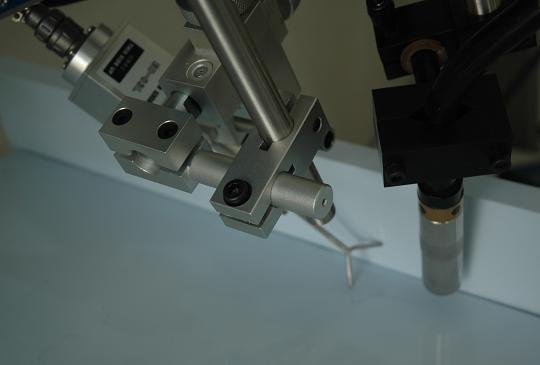

▎二维探针式感应探头

感应探头采用全进口元件以及航空航天部先进的制造和装配工艺,品质高,寿命长。
二维探针式感应探头,这种传感器适用于搭接焊、角焊和对焊等,与国内外其他公司的传感器类似,有些可直接互换。

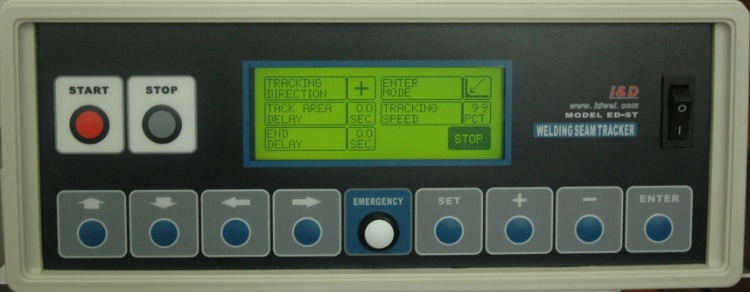

▎控制器

控制器由最新的CPU作为核心部件,配以抗干扰的控制程序使整台控制器高效、可靠。控制器具有友好的人机界面,10万次寿命的轻触按键以及图形液晶LCD显示器使用户在操作、程序设定和控制方面非常方便。控制器还配备有线遥控器(可选)。

▎执行机构

  • 执行机构采用高精度电动拖板,铝合金本体,结构合理紧凑;

  • 内部采用滚珠丝杆和直线轴承,运行平稳可靠,使用寿命长;

  • 采用直流低压(直流24V)作为驱动元件,完全符合欧、美及众多国家的安全标准。


  •

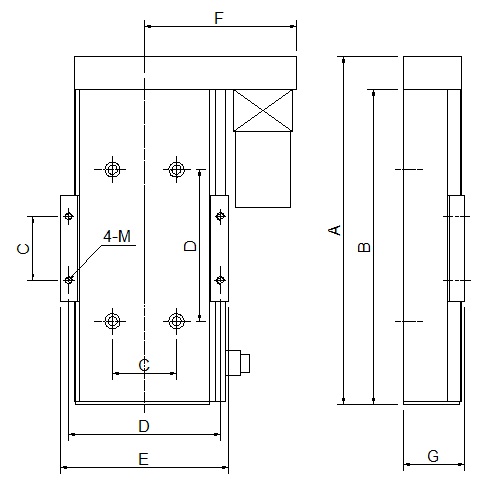

▎滑块安装尺寸

型号ABCDEFGM
ED-ST0527823860150168152658
ED-ST10414374761802001787510
ED-ST204894441642102342058510

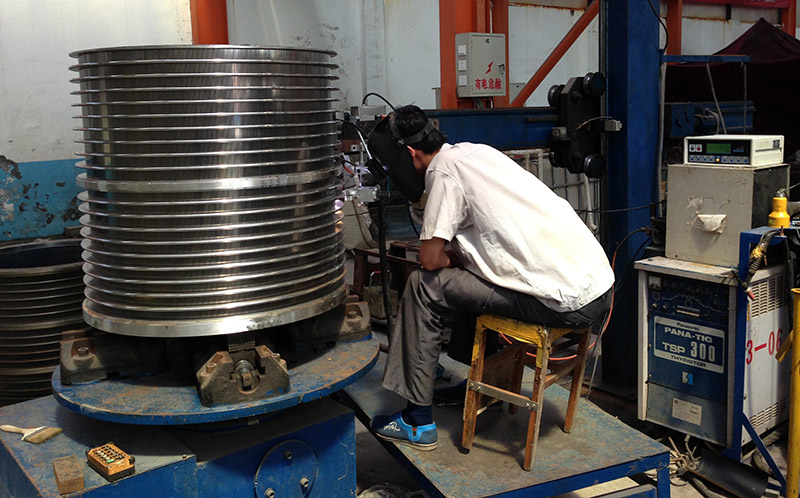

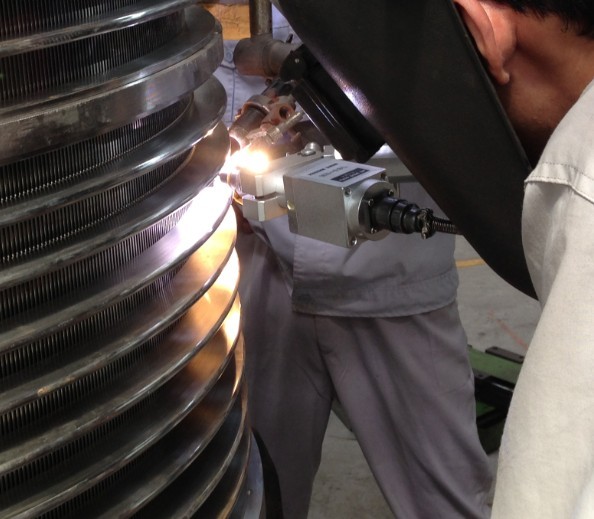

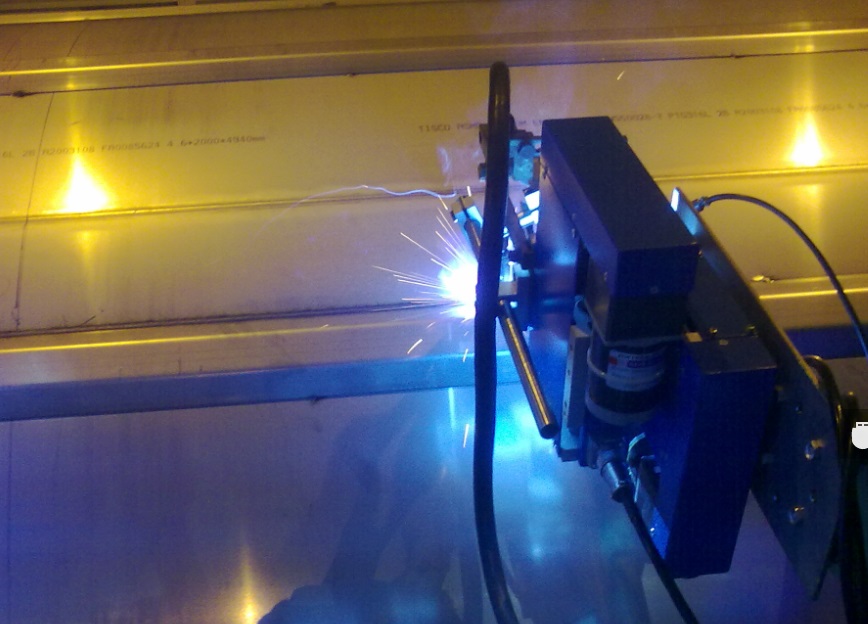

▎筛网TIG跟踪焊接
